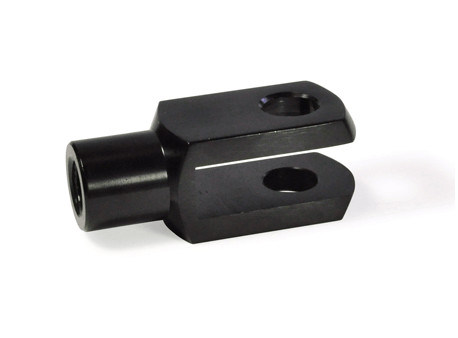

Braçadeira do cilindro

Detalhes do produto:

Lugar de origem:	China
Marca:	Wuerd
Certificação:	ISO9001
Número do modelo:	G16x32,G20x40,G25x50

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50
Preço:	0.3 $/pc
Detalhes da embalagem:	caixas, páletes
Tempo de entrega:	3 dias
Termos de pagamento:	T/T, L/C, União Ocidental
Habilidade da fonte:	30,000pcs/mês

contacto

Descrição de produto detalhada

-Padrão:manilha de cilindro pneumático e manilha de cilindro hidráulicocomo DIN71752/ISO8140 ou desenho do cliente

-Material: aço de baixo carbono

Alternativa: aço inoxidável 304.316 ou alumínio

-Proteção superficial: galvanizado galvanizado; Passivado em branco-azul (tira/transparente), zinco/amarelo ou zinco/preto
Opcional: Fosfatizado e oleado

-A linha esquerda está disponível conforme a necessidade do cliente

Item	d1 H9	g ±0,5	um 11h +0,30 -0,16	b1 B13	b2	d2	d3 ±0,3	f ±0,2	l1 ±0,5	l2		l3	r3 ±0,2	Peso kg ≈
G 4x8	4	8	8	4	B13	M 4x0,7	8	0,5	21	16	±0,3	6	0,5	0,005
G 4x16	4	16	8	4		M 4x0,7	8	0,5	29	24		6	0,5	0,007
G 5x10	5	10	10	5		M 5x0,8	9	0,5	26	20		7,5	0,5	0,009
G 5x20	5	20	10	5		M 5x0,8	9	0,5	36	30		7,5	0,5	0,0013
G 6x12	6	12	12	6		M 6x1	10	0,5	31	24		9	0,5	0,0015
G 6x24	6	24	12	6		M 6x1	10	0,5	43	36	±0,4	9	0,5	0,021
G 8x16	8	16	16	8		M 8x1,25	14	0,5	42	32		12	0,5	0,037
G8x16FG	8	16	16	8		M 8x1	14	0,5	42	32		12	0,5	0,037
G 8x32	8	32	16	8		M 8x1,25	14	0,5	58	48		12	0,5	0,054
G8x32FG	8	32	16	8		M 8x1	14	0,5	58	48		12	0,5	0,054
G 10x20	10	20	20	10		M 10x1,5	18	0,5	52	40		15	0,5	0,074
G 10x20FG	10	20	20	10		M 10x1,25	18	0,5	52	40		15	0,5	0,074
G 10x40	10	40	20	10	+0,7 +0,15	M 10x1,5	18	0,5	72	60		15	0,5	0,116
G 10x40FG	10	40	20	10		M 10x1,25	18	0,5	72	60		15	0,5	0,116
G 12x24	12	24	24	12		M 12x1,75	20	0,5	62	48		18	0,5	0,121
G 12x24FG	12	24	24	12		M 12x1,25	20	0,5	62	48		18	0,5	0,121
G 12x48	12	48	24	12		M 12x1,75	20	0,5	86	72		18	0,5	0,175
G 12x48FG	12	48	24	12		M 12x1,25	20	0,5	85	72		18	0,5	0,175
G 14x28	14	28	27	14		M 14x2	24	1	72	56		22,5	1	0,178
G 14x28FG	14	28	27	14		M 14x1,5	24	1	72	56		22,5	1	0,178
G 14x56	14	56	27	14		M 14x2	24	1	101	85		22,5	1	0,258
G 14x56FG	14	56	27	14		M 14x1,5	24	1	101	85		22,5	1	0,258
G 16x32	16	32	32	16		M 16x2	26	1	83	64		24	1	0,282
G 16x32FG	16	32	32	16		M 16x1,5	26	1	83	64		24	1	0,282
G 16x64	16	64	32	16		M 16x2	26	1	115	96		24	1	0,411
G 16x64FG	16	64	32	16		M 16x1,5	26	1	115	96		24	1	0,411
G 18x36	18	36	36	18		M 18x2,5	30	1	94	72		27	1,5	0,39
G 18x36FG	18	36	36	18		M 18x1,5	30	1	94	72		27	1,5	0,39
G 20x40	20	40	40	20		M 20x2,5	34	1	105	80		30	1,5	0,55
G 20x40FG	20	40	40	20		M 20x1,5	34	1	105	80		30	1,5	0,55
G 20x80	20	80	40	20		M 20x2,5	34	1	145	120		30	1,5	0,8
G 20x80FG	20	80	40	20		M 20x1,5	34	1	145	120		30	1,5	0,8
G 25x50	25	50	50	25		M 24x3	42	1,5	132	100		36	1,5	1.1
G 25x50FG	25	50	50	25		M 24x2	42	1,5	132	100		36	1,5	1.1
G 28x56	28	56	55	28		M 27x3	48	1,5	148	112		40	2	1,5
G 28x56FG	28	56	55	28		M 27x2	48	1,5	148	112		40	2	1,5
G30x54FG	30	56	55	30		M 27x2	48	1,5	148	112		40	2	1,44
G 30x60	30	60	60	30		M 30x3,5	52	1,5	160	120		42	2	1,97
G30x60FG	30	60	60	30		M 30x2	52	1,5	160	120		42	2	1,97
G35x54FG	35	54	70	35		M 36x2	60	2	188	144		54	3	2,93
G 35x72	35	72	70	35		M 36x4	60	2	188	144		54	3	2,93
G35x72FG	35	72	70	35		M 36x2	60	2	188	144		54	3	2,93
G 36x72	35	72	70	35		M 36x4	60	2	188	144		54	3	2,93
G36x72FG	35	72	70	35		M 36x2	60	2	188	144		54	3	2,93
G40x84FG	40	84	85	40		M 42x2	70	3	232	168		63,5	5	5,64
G 42x84	42	84	85	42		M 42x4,5	70	3	232	168		63,5	5	5,34
G 42x84FG	42	84	85	42		M 42x2	70	3	232	168		63,5	5	5,34
G 50x96	50	96	96	50		M 48x5	83	3	265	192		73	5	7,86
G50x96FG	50	96	96	50		M 48x2	83	3	265	193		73	5	7,86
