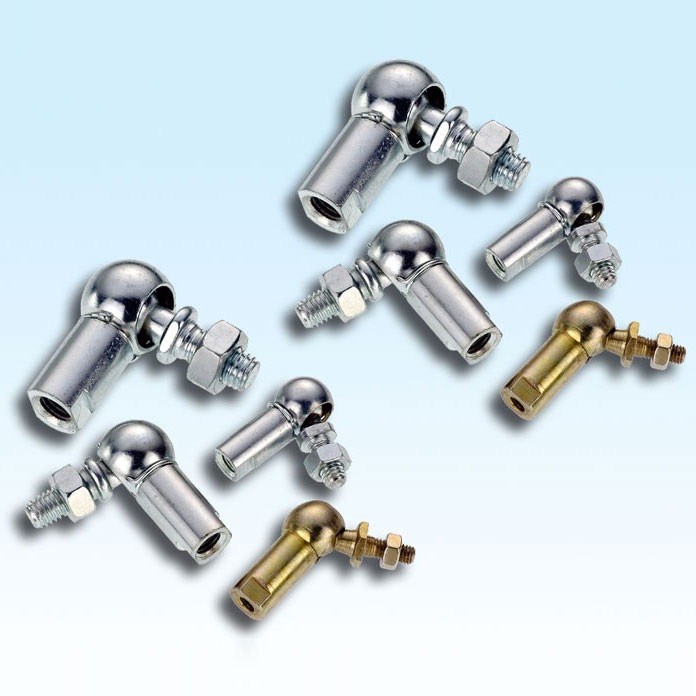

Articulação esférica DIN71802 CS13M8, aço com zinco branco-azulado, pode ser usada para diferentes indústrias, como mola a gás etc

DIN71802 Angle ball joint CS13M8,steel with zinc white-blue,can be used for different industries,such as gas spring etc

Detalhes do produto:

Lugar de origem:	China
Marca:	Wuerd
Certificação:	ISO9001
Número do modelo:	CS8M5-CS19M16

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100 PCS
Preço:	0.3USD/pc
Detalhes da embalagem:	pacote natural, pacote especial
Tempo de entrega:	3-7 dias
Termos de pagamento:	T/T, Western Union, L/C, Western Union
Habilidade da fonte:	300.000 unidades/mês

contacto

Descrição de produto detalhada

Articulação esférica DIN71802 CS13M8, aço com zinco branco-azulado, pode ser usada para diferentes indústrias, como mola a gás etc

Dimensões(mm)									Peso ^{(kg/1000pcs) para Forma}
d₁ ^h9	d₂	l₂ ^±0.3	l₃ ^±0.3	e ^min	d₅ ^h11	l₁ ^±0.2	a ^±0.3	WAF ^h14	A e AS C e CS	B e BS
8	M5x0.8	10.2	9	10.2	5	4 7.5	22	7	15.2	12.85 13.35
10	M6x1	12.5	11	11.5	6	4.5 8	25	8	25.2	21.3 22
13	M8x1.25	16.5	13	14	8	5 10	30	11	53.1	43.1 45
16	M10x1.5 M12x1.75	20	16	15.5	10	6 13	35	13	103.8	82.3 86.6
19	M14x1.5 M14x2 M16x2	28	20	21.5	14	12 18	45	16	220.9	181 188.7

*Padrão: Junta esférica angular DIN71802

*Junta esférica angular DIN 71802 consiste em uma caixa de esfera DIN 71805 e um pino de esfera DIN 71803.

O ângulo de rotação para a Forma com clipe de segurança externo (Forma CS, BS) é de 15°, sem clipe de segurança externo (Forma C, B) é de 18°.

*Material: aço carbono Alternativa: aço inoxidável 304 ou 316

*Superfície: zincado, zinco/claro, zinco/preto, zinco/amarelo ou passivado branco-azul

*Juntas angulares especiais podem ser feitas de acordo com o desenho ou amostras do cliente.

Nota:

*Tipo A/B/C sem clipe de segurança externo na caixa da esfera
*Tipo AS/BS/CS com clipe de segurança externo na caixa da esfera
*Há superfície de chave no pino da esfera da Forma C, CS
*Caixa da esfera com ou sem superfície de chave mediante solicitação.
*Rosca esquerda, com ou sem tampa de vedação mediante solicitação.

Articulação esférica DIN71802 CS13M8, aço com zinco branco-azulado, pode ser usada para diferentes indústrias, como mola a gás etc
