Pedaço de esferas DIN71803

Pedaço de esferas DIN71803

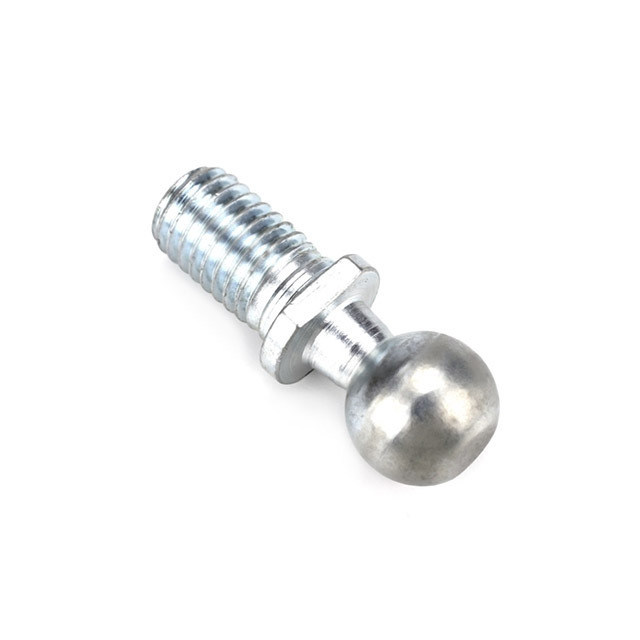

Ball stud DIN71803

Detalhes do produto:

contacto
Descrição de produto detalhada
Modelo:: C10M6 Pacote:: embalagem a granel
pacote especial
Material:: Aço carbono AISI1045, dureza da esfera min HRC52 Superfície:: Passivados em zinco branco-azul, zinco/preto, zinco/amarelo ou oleados
Alternativa:: de aço inoxidável 304 ou 316



                                                                    Pinos de esfera DIN71803, Forma C

  Item

d1

h9

d2

l1

±0.2

c

+0.4

d3

h14

d5

h11

d6

-0.4

l2

±0.3

l3

±0.3

l4

±0.3

l6

max

WAF

Peso  (g/pc)

C8M5

8

M5

4

7.5

2

8

5

3

10.2

9

12.5

4

7

4.55

C10M6

10

M6

4.5

8

2.2

10

6

4

12.5

11

15.5

4

8

8.5

C13M8

13

M8

5

10

2.4

13

8

6

16.5

13

18.5

5.3

11

17.7

C16M10

C16M12

16

M10

M12

6

13

2.7

16

10

8

20

16

23

7.3

13

35.1

C19M14x1.5

C19M14

19

M14x1.5

M14

12

18

3

19

14

10

28

20

28.5

10.8

16

71.2

*WAF: é apenas para a Forma C


Material:  aço carbono

Superfície:    zinco/revestido, oleado

Alternativa: aço inoxidável 304,316 etc

*Pinos de esfera especiais feitos conforme desenhos.

Nota:

Forma A:  com pino roscado, sem superfície de chave

Forma B:  com pino rebitado, sem superfície de chave

Forma C:  com pino roscado, com superfície de chave



etiqueta:

articulação angular DIN71802,

articulação angular,

junção de bola e de soquete
