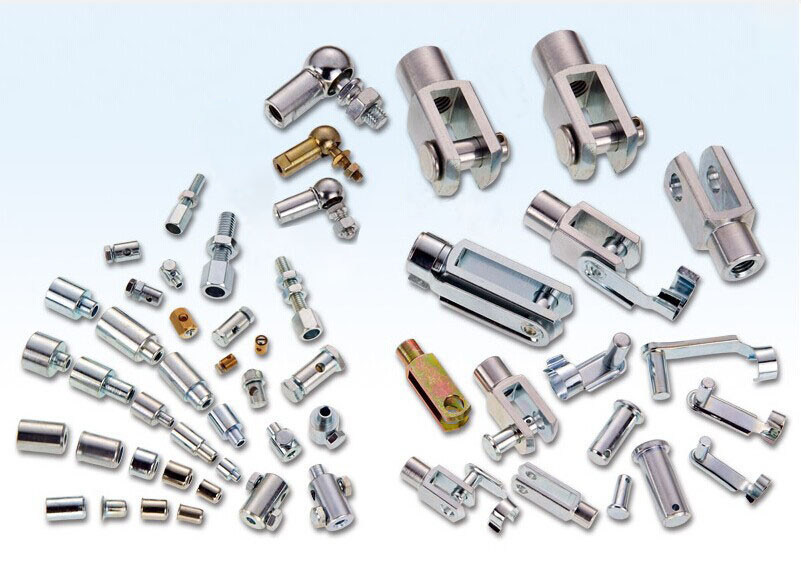

DIN71802 Junção de esferas angulares,DIN71752 Clevis,DIN71751 Clevis

DIN71802 Angle ball joint,DIN71752 Clevis,DIN71751 Clevis joint

Detalhes do produto:

Lugar de origem:	China
Marca:	Wuerd
Certificação:	ISO9001
Número do modelo:	CS8M5-CS19M16, G4x8, G5x10,...

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100 PCS
Preço:	0.3USD/pc
Detalhes da embalagem:	Levius
Tempo de entrega:	3-7 dias
Termos de pagamento:	T/T, Western Union, L/C, Western Union
Habilidade da fonte:	300.000 unidades/mês

contacto

Descrição de produto detalhada

DIN71802 Junção de esferas angulares,DIN71752 Clevis,DIN71751 Clevis

Dimensões ((mm)									Peso ^{(kg/1000pcs) para o formulário}
d₁ ^h9	d₂	Eu...₂ ^{± 0.3}	Eu...₃ ^{± 0.3}	e ^Min	d₅ ^h11	Eu...₁ ^{± 0.2}	a) ^{± 0.3}	WAF ^h14	A e AS C e CS	B e BS
8	M5x0.8	10.2	9	10.2	5	4 7.5	22	7	15.2	12.85 13.35
10	M6x1	12.5	11	11.5	6	4.5 8	25	8	25.2	21.3 22
13	M8x1.25	16.5	13	14	8	5 10	30	11	53.1	43.1 45
16	M10x1.5 M12x1.75	20	16	15.5	10	6 13	35	13	103.8	82.3 86.6
19	M14x1.5 M14x2 M16x2	28	20	21.5	14	12 18	45	16	220.9	181 188.7

* Padrão: articulação de esferas angulares DIN71802

*A articulação de esferas angulares DIN 71802 consiste numa tomada de esferas DIN 71805 e num parafuso de esferas DIN 71803.

O ângulo de rotação para o formulário com pinça de segurança externa (formulário CS, BS) é de 15°, sem pinça de segurança externa (formulário C, B) é de 18°.

*Material: aço carbono Alternativa: aço inoxidável 304 ou 316

* Superfície: revestido de zinco,zinco/translúcido,zinco/preto,zinco/amarelo ou branco-azul passivado

* As juntas angulares especiais podem ser fabricadas como desenho ou amostras do cliente.

Nota:

* Tipo A/B/C sem grampo de segurança exterior na tomada de esferas
* Tipo AS/BS/CS com grampo de segurança exterior na tomada de esferas
*Existe uma superfície de chave de fechadura na barra de bola do formulário C, CS
*Soquete de esferas com ou sem superfície de chave, mediante pedido.
*Fio esquerdo, com ou sem tampa de vedação, mediante pedido.

DIN71802 Junção de esferas angulares,DIN71752 Clevis,DIN71751 Clevis

* Estão disponíveis pacotes especiais

Clévis/jogo DIN71752,Junção de Clévis DIN71751

*Material: aço

* Superfície: zinco branco-azul

*Alternativa: aço inoxidável 304,316Alumínio

* Jugo de clives especial feito a partir de desenhos

*Fios de polegadas estão disponíveis

* Embalagem: a granel e embalagem especial conforme pedido do cliente.
