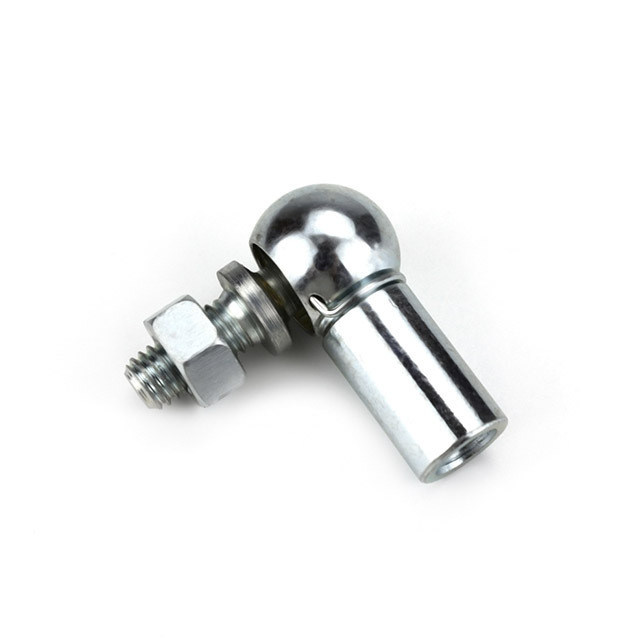

Articulação de esferas em ângulo DIN71802, Formulário CS

Articulação de esferas em ângulo DIN71802, Formulário CS

Angled ball joint DIN71802,Form CS

Detalhes do produto:

contacto
Descrição de produto detalhada
Modelo:: CS16M10 Soquete de bola:: aço de baixo carbono
Pacote:: Pacote padrão
pacote especial está disponível		 Material:: aço de cartão
Superfície:: Passivados em zinco branco-azul, zinco/preto, zinco/amarelo Alternativa:: de aço inoxidável 304 ou 316
Garanhão de bola:: aço carbono 1045 clipe de segurança/anel interno:: aço de mola



                                                                    Junta esférica angular DIN71802, Forma CS

    Item

d1  h9

d2

d3

l2  ±0.3

l3    ±0.3

a  ±0.3

e

min

WAF

Peso  (kg/1000pc)

CS8M5

8

M5

8

10.2

9

22

10.2

7

  15

CS10M6

10

M6

10

12.5

11

25

11.5

8

   25

CS13M8

13

M8

13

16.5

13

30

14

11

   53

CS16M10

16

M10

16

20

16

35

15.5

13

  104

CS16M12

16

M12

16

20

16

35

15.5

13

  104

CS19M14

19

M14

22

28

20

45

21.5

16

   221

CS19M14x1.5

19

M14x1.5

22

28

20

45

21.5

16

   221

CS19M16

19

M16

22

28

20

45

21.5

16 /19

   221

*WAF: com ou sem superfície de chave na rótula, feito a pedido do cliente.


Forma CS: com superfície de chave na haste da rótula; com clipe de segurança na rótula

Forma C:  com superfície de chave na haste da rótula; SEM clipe de segurança na rótula


*Por favor, diga-nos se você precisa de junta esférica angular DIN71802 Forma A/AS, Forma B/BS.


Nota:

-Material:
Rótula: aço de baixo carbono

Haste da rótula: aço carbono 1045

clipe de segurança/anel interno: aço mola


* Alternativa:  aço inoxidável 304 ou 316


-Tratamento de superfície: passivado em zinco branco-azul, zinco/preto, zinco/amarelo



* Rosca esquerda ou tampa de vedação estão disponíveis. A tampa de vedação (neoprene) funciona em

temperatura de -40~120°C (excelente desempenho).

* Juntas esféricas não padronizadas feitas de acordo com os desenhos ou amostras dos clientes.

*Se você precisar de juntas esféricas DIN71802, Forma A, AS, B, BS, sinta-se à vontade para entrar em contato conosco.


etiqueta:

articulação angular DIN71802,

articulação angular,

junção de bola e de soquete
