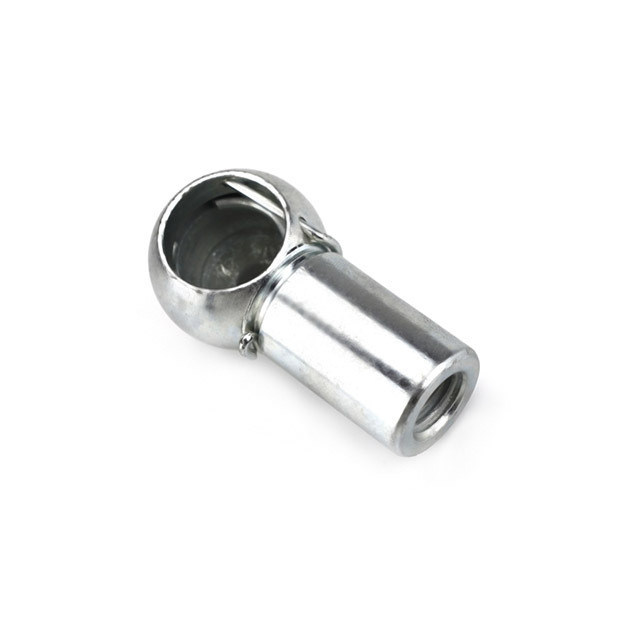

Soquete de esferas DIN71805

Soquete de esferas DIN71805

Ball socket DIN71805

Detalhes do produto:

contacto
Descrição de produto detalhada
Modelo:: B13M8 Soquete de bola:: aço de baixo carbono
Pacote:: embalagem a granel
pacote especial		 Material:: aço de cartão
Superfície:: Passivados em zinco branco-azul, zinco/preto, zinco/amarelo Alternativa:: de aço inoxidável 304 ou 316
clipe de segurança/anel interno:: aço de mola




                                                             Soquetes esféricos DIN71805, Forma B

    Item

d1  h9

d2

d3

l2  ±0.3

l3    ±0.3

a  ±0.3

e

min

WAF

Peso  (kg/1000pc)

B8M5

8

M5

8

10.2

9

22

10.2

7

15

B10M6

10

M6

10

12.5

11

25

11.5

8

   25

B13M8

13

M8

13

16.5

13

30

14

11

   53

B16M10

16

M10

16

20

16

35

15.5

13

  104

B16M12

16

M12

16

20

16

35

15.5

13

  104

B19M14

19

M14

22

28

20

45

21.5

16

  221

B19M14x1.5

19

M14x1.5

22

28

20

45

21.5

16

  221

B19M16

19

M16

22

28

20

45

21.5

16/17

  221

*WAF: com ou sem superfície de chave no soquete esférico, feito a pedido do cliente.


Forma B:  com clipe de segurança no soquete esférico

Forma A:  SEM clipe de segurança no soquete esférico


Nota:

-Material:
Soquete esférico: aço de baixo carbono

clipe de segurança/anel interno: aço mola


Alternativa:  aço inoxidável 304 ou 316


-Tratamento de superfície: passivado em zinco branco-azul, zinco/preto, zinco/amarelo


*Rosca esquerda disponível.


etiqueta:

articulação angular DIN71802,

articulação angular,

junção de bola e de soquete
